熱拌瀝青品質管制計畫

依據加州運輸部遵照聯邦法規建立的「熱拌瀝青品質管理機制」(詳參「確保熱拌瀝青路面鋪築品質的管理機制」),承包商負責執行材料與鋪築施工的品質控制,確認供料熱拌廠、鋪築工班、及相關下包供應方提供的材料與執行的工作符合契約規範的需求;代表州運輸部的駐地工程司經由審核「品質管制計畫(Quality Control Plan, QCP)」、監督承包商依QCP執行品質控制、及執行驗收(Department Acceptance),來確保熱拌瀝青鋪築品質。本文介紹由承包商負責擬定的「熱拌瀝青品質管制計畫」(HMA Quality Control Plan),熱拌瀝青製程與鋪築滾壓等相關議題可另參「熱拌瀝青廠的製程與品質控制」及「熱拌瀝青混凝土施工與品質管制」。



熱拌瀝青品質管制計畫(HMA QCP)是承包商提出對熱拌瀝青混凝土生產及鋪築過程的監控工作細節,及出現異常將採取的各項糾正行動,以確實掌控熱拌瀝青鋪築工作的品質,並能迅速反應異常狀況,及確保糾正行動有效。承包商應將擬定的HMA QCP連同正式的提交函(Submittal Letter),提交給駐地工程司核定;該提交函應註明承包商、鋪築施工分包商、熱拌瀝青廠、及品管經理(Quality Cnotrol Manager);州政府的駐地工程司依照最低需求審核QCP(詳參「熱拌瀝青混凝土品質管制計畫審核表),未獲審定核可時,承包商應修訂重送並詳細註明每次修訂版次,駐地工程司對每個版本的的審核時間都是5個工作天;承包商只有等QCP獲核可後才能施工;施工期間若有品質控管程序、檢試驗人員資格狀態或核可實驗室等狀況變動,承包商必須以書面形式向駐地工程司提交QCP更改/補正,並保留所有文件的副本至少三年。

HMA QCP組成要件

熱拌瀝青品質管制計畫的組成要件,至少要有下列9項:

  1. 由品管經理簽署QCP證明
  2. 品管組織
  3. QCP分發清單
  4. 品質管制檢驗計畫
  5. 品質管制抽樣試驗計畫
  6. 隨機抽樣計畫
  7. 試驗室與儀器設備
  8. 品檢界值與相應糾正行動/措施
  9. 品管文件

簽署QCP證明

QCP必須有合格品管經理的簽署。品管經理是QCP的主要執行者,因此,必需是主承包商、分包熱拌廠、或分包鋪築公司的員工,或是由承包商正式聘用的專業顧問;品管經理應在接到通知三個小時內到達工作場域;品管經理專責QCP的執行,不得向鋪築班領班和調度經理報告,也不能兼執行其他品質檢試驗職能(例如熱拌瀝青檢驗、取樣或測試)。 品管經理應對承包商、分包商、生產商和品質控制人員提供必要的培訓;承包商可以指派一名替代品管經理, 替補人員必須具備資格並被授權執行本手冊中所述的品管經理職能。QCP必須註明品管經理的姓名、資格和經驗,有關品管經理的資格和履歷範本,可參「確保鋪築熱拌瀝青路面品質的管理機制」。

品管經理負責管理及執行品質管制計畫,包括制定品質管制計畫,審查檢試驗成果、檢驗報告、材料證書和生產過程,以確保所有材料和完工的熱拌瀝青路面符合合約要求;品管經理必須在所有品管文件上簽名,以表明對品質控管文件(包括測試報告和檢驗報告)的審查及核定; 品管經理必須擁有充分的權力來製定並成功執行QCP,以確保完成的熱拌瀝青路面符合規範;當品質控管程序、人員、測試人員資格狀態或實驗室認可發生變化時,品管經理必須準備並向承包商提交QCP更改/補正資料,承包商應及時將補正資料提交給駐地工程師,品管經理必須確保立即分發QCP更改/補正資料。

品管組織(Quality Control Organization)

QCP必須列明品管組織,完整納入相關人(品管經理、品管檢核員、取樣及試驗員、試驗室等)及人員間從屬關聯與互動方式;品管組織圖的範例如圖2所示,圖中上方虛線雙向箭頭顯示專案經理、駐地工程司、及品管經理的契約關係;駐地工程司代表州政府,承包商的專案經理代表承攬方,HMA QCP的執行者為品管經理,是受雇於承攬方的專業人員,主要領導HMA檢試驗人員,並搭配調度經理及實驗室經理,專責專案中HMA的品質管制。圖中下方的加州運輸部獨立保證計畫(Caltrans IAP)確保參與的檢試驗人員與實驗室提供的試驗數據可做為驗收之依據。加州運輸部獨立保證計畫對HMA檢試驗人員數量及資格要求、及試驗室發出的資格證明文件範例,可參「確保鋪築熱拌瀝青路面品質的管理機制」。

圖2、HMA QCP中的品管組織圖範例

品管檢驗計畫

QCP監控品質的手段主要是靠合格檢試驗人員對HMA生產製程及鋪築滾壓程序,進行有效的管控,因此,QCP實施的核心工作是檢驗(Inspection)及抽樣試驗(Sampling and Testing);表1為一般HMA QCP中明列的熱拌瀝青品管生產檢驗計畫表,表中列出在熱拌廠由檢驗員執行的品質特性、檢驗方法、頻率、檢驗點位、及檢驗值的容許範圍;表2則為鋪築檢員在工地執行的熱拌瀝青品管鋪築檢驗計畫表,表中列出在應檢驗的品質特性、檢驗方法、頻率、檢驗點位、及檢驗值的容許範圍。

表1、HMA QCP中明列的熱拌瀝青品管生產檢驗計畫表
註:JMF指工作拌合公式(Job Mix Formula),主要指瀝青含量及粒料粒徑分布情形,
依配比設計程序所得,詳參「消除配比設計過時及不切實際的問題
MPQP指材料廠品質計畫(Material Plant Quality Program)

表2、HMA QCP中明列的熱拌瀝青品管鋪築檢驗計畫表

依照檢驗計畫,在工地的鋪築檢驗員每天需填報鋪築日報表(CEM-3502),提交給品管經理,而在熱拌廠的檢驗員則填報生產日報表(CEM-3502),提交給品管經理,詳參「確保熱拌瀝青路面鋪築品質的管理機制」。

品管抽樣試驗計畫

除了檢驗外,抽樣試驗更是QCP執行的重點,表3為鋪築檢員在工地執行的熱拌瀝青品管鋪築檢驗計畫表,表中列出在應檢驗的品質特性、檢驗方法、頻率、檢驗點位、及檢驗值的容許範圍。

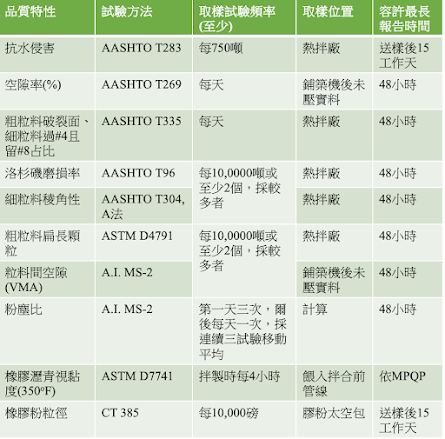

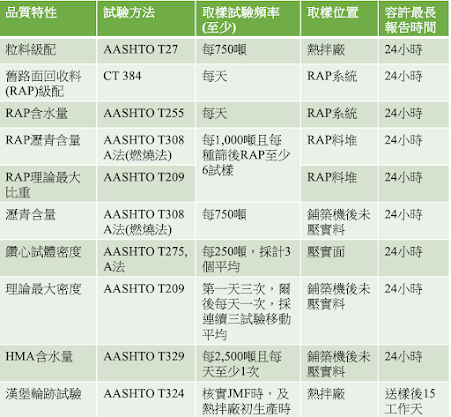

表3、熱拌瀝青品管取樣試驗計畫表

續表3(熱拌瀝青品管取樣試驗計畫表)

抽樣試驗的成果填報在品管試驗日報表(CEM-3803),提交給品管經理,品管經理綜整前一日的試驗報告,填報品管檢驗與試驗彙整日報表(CEM-3803),範例可參「確保熱拌瀝青路面鋪築品質的管理機制」。

糾正行動計畫(Corrective Action Plans)

檢驗與試驗的目的,除了確保品質控制得宜,也要能迅速反應異常狀況,及確保糾正行動有效,因此,在QCP中必須列出品質界值及應對的糾正行動/措施,以供執行時參循;表4為在熱拌廠執行檢試驗時,主要的品質特性界值,及應對的糾正行動/措施;以表1所列由在熱拌廠的檢驗員測得的熱拌成品(混合料)溫度為例(熱拌瀝青混合料溫度檢測可參「熱拌瀝青混凝土的溫度」),若出現混合料溫度超過325oF,應立即要求熱拌廠操作員調降,並且加強量測以確認調整有效;若混合料的溫度超過350oF(177℃)則應棄置不出廠;以橡膠瀝青越級配為的瀝青含量為例,若測得瀝青含量超出容許範圍,應立即探究原因,並針對可能原因調整並即時再測確認調整有效。加州運輸部檢測HMA瀝青含量的方法是燃燒法,只要事先求得適當的校正因子(Correction Factor),可以準確測得各種不同HMA試樣的瀝青含量。


表4、糾正行動計畫 -熱拌瀝青生產


表5則為在鋪築工地執行檢試驗時,主要的品質特性界值,及應對的糾正行動/措施;以運達工地的混合料溫度為例,若測得混合料溫度低於預設的鋪築與初壓溫度,則應立即採用糾正行動,溫度不足的混合料應退回熱拌廠,並要求調度經理調整以避免再發生。

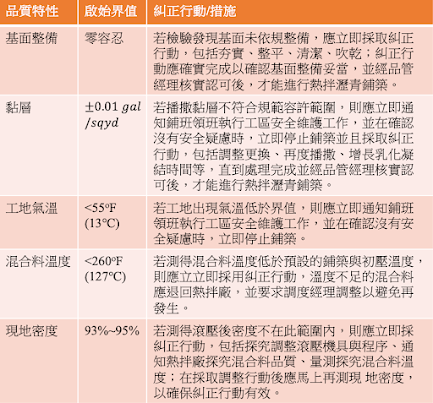

表5、糾正行動計畫 -熱拌瀝青鋪築


品管文件

表TL-0111熟練程度合格證書
表TL-0113加州運輸部認可的實驗室檢驗報告
表CEM-3801檢驗員、取樣員、及試驗員指派表
每位檢驗員簽署表CEM-3802品管檢驗員熟練宣誓書
在熱拌廠每天檢驗紀錄: 表CEM-3501熱拌瀝青生產日報表
在鋪築工地每天檢驗紀錄:表CEM-3502熱拌瀝青鋪築日報表
每天熱拌瀝青試驗彙整: 表CEM-3803熱拌瀝青品管試驗日報表
熱拌瀝青檢驗與試驗彙整: 表CEM-3804熱拌瀝青品管檢驗與試驗彙整日報表
